產品簡介

　　“污水提升一體化設備”是安徽泰恒機械制造有限公司自主研發的專為污水提升的智能產品。在設計思路上的顛覆了傳統的提升方式，將“固液分離”、“反沖洗”、“一體化”、“智能化”等理念專業結合，設計出一系列污水提升智能設備。“固液分離”是將污水中的雜物與污水完全分離，使水泵的葉輪永遠不可能接觸到它的殺手：纏繞物、硬物，保持水泵的使用環境正常，使其壽命大大延長，維修率極低；“反沖洗”是利用水泵的壓力，通過精確的水力模型計算而將停留在固液分離器中的雜物反沖，提升到市政管網，同時還有一股高壓水流反沖洗水箱底部，使污水中可能有的淤泥也無藏身之處，隨水流被提升到市政管網；“一體化”是設備整體一體化構造，無需新建污水池，占地面積小，投資省；“智能化”是指它完全自動化運行，無須人為值守和操作。

適用條件

　　1）普通生活用水、廁所廢水的提升。對于新建建筑物，使用前必須清洗管道內的建筑垃圾；
　　2）污水、廢水的PH值范圍：4-10；
　　3）安徽泰恒研發的這款產品，其污水、廢水的溫度范圍為0℃-40℃；
　　4）對于餐廳、廚房的含油污水以及浴池含毛發廢水，須進行隔油和除毛發處理后才能使用。

設備性能與技術參數的確定

污水提升一體化設備的排放流量應根據建筑物生活污水管道設計秒流量來確定。具體計算方法與公式可參照《建筑給水排水設計規范》GB50015-2003的有關章節進行。設備揚程計算應充分考慮水頭損失，合理計算。

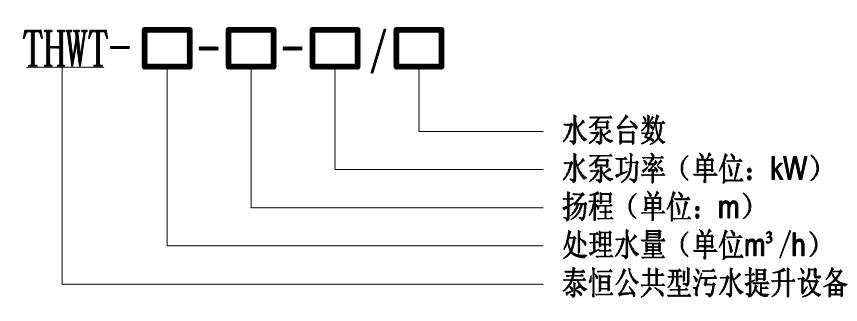

型號及意義

規格參數表

THWT系列地下污水提升設備規格參數表（內置式）

序號	設備型號	額定流量	提升揚程	水泵	單泵功率	輔泵功率	進口直徑	出口直徑	通氣管直徑	設備外形尺寸			設備重量
序號	設備型號	（m3/h）	（m）	（臺）	（KW）	（KW）	（mm）	（mm）	（mm）	L (mm)	W （mm）	H （mm）	（kg）
1	THWT-10-15-1.5/2	7-10	15	2	1.5	0.45	DN100	DN100	DN32	1380	1020	1150	260
2	THWT-10-20-2.2/2	7-10	20	2	2.2	0.45	DN100	DN100	DN32	1380	1020	1150	285
3	THWT-20-15-1.5/2	15-20	15	2	1.5	0.45	DN100	DN100	DN32	1380	1020	1150	260
4	THWT-20-20-3/2	15-20	20	2	3	0.45	DN100	DN100	DN32	1380	1020	1150	290
5	THWT-30-15-3/2	25-30	15	2	3	0.45	DN100	DN100	DN32	1380	1020	1150	290
6	THWT-30-20-4/2	25-30	20	2	4	0.45	DN100	DN100	DN32	1380	1020	1150	305
7	THWT-40-15-4/2	35-40	15	2	4	0.45	DN100	DN100	DN32	1500	1120	1250	370
8	THWT-40-20-4/2	35-40	20	2	4	0.45	DN100	DN100	DN32	1500	1120	1250	370
9	THWT-50-15-5.5/2	45-50	15	2	5.5	0.45	DN100	DN100	DN32	1500	1220	1250	410
10	THWT-50-20-5.5/2	45-50	20	2	5.5	0.45	DN100	DN100	DN32	1500	1220	1250	410

注：1、以上為水泵內置式公共場所地下空間污水提升設備，也可根據客戶需要配置為水泵外置；

2、設備箱體、管道材質均采用304不銹鋼材質；水泵采用國產一線品牌潛污泵；控制柜采用PLC智能控制柜，主要元器件均采用施耐德/ABB；

3、設備為地上式安裝或坑內安裝。坑內安裝需配置輔泵，設備安裝前地面要求平整剛性，具體參見設備尺寸安裝圖；

4、上表為標準型號參數表，流量、揚程、外形尺寸均可根據客戶實際使用情況，非標設計制造。

安裝說明

THWT系列公共型污水提升設備安裝說明

〈一〉地上式安裝

THWT系列公共型污水提升設備安裝技術說明：
　　（1）采用地上式安裝設備，要求地面平整；
　　（2）設備就位后，要求下端用地腳螺栓進行固定；
　　（3）設備進、出水口兩端都必須安裝閘閥，以便設備的調試及檢修；
　　（4）設備通風管應連接到室外或與建筑物的排水通風系統連接；
　　（5）設備旁邊應設有排水溝，便于維修排水和緊急事故的排水；
　　（6）其他未盡事宜請參照相應的國家規范。

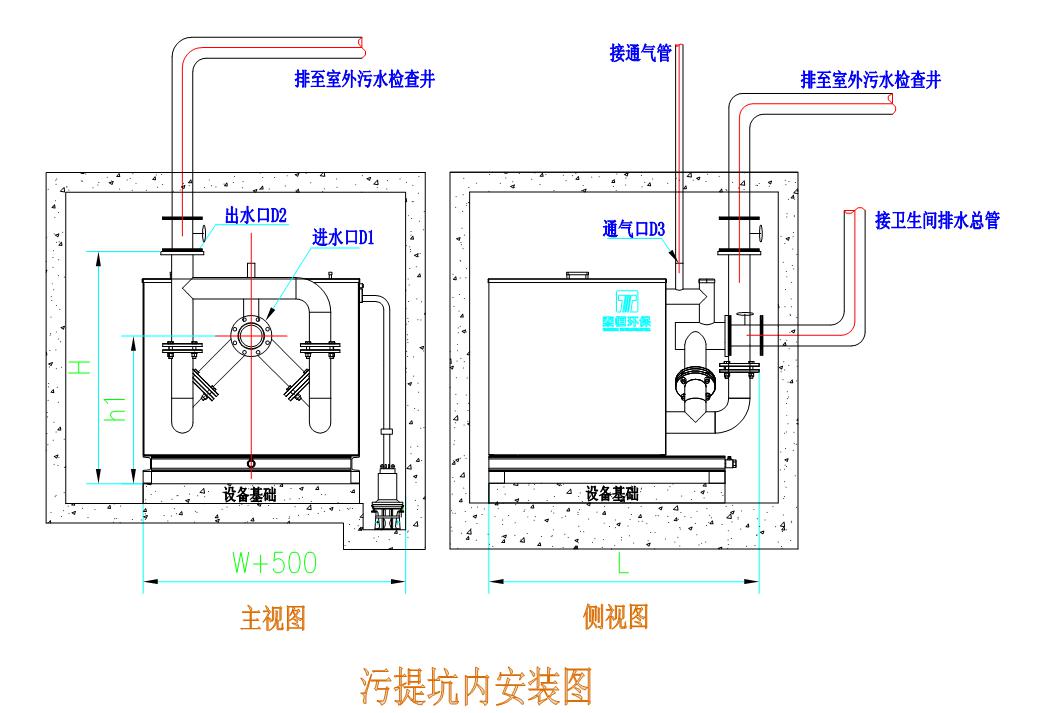

〈二〉坑內安裝

THWT系列公共型污水提升設備安裝技術說明：
　　（1）采用坑式安裝設備，需設預留坑。預留坑尺寸請參見設備安裝尺寸表，要求坑內地面平整，有內置爬梯、照明裝置和設備安裝平臺；
　　（2）預留坑的高度須保持設備就位后，污水能自流進入設備進水口；
　　（3）設備就位后，要求下端用地腳螺栓進行固定；
　　（4）設備進、出水口兩端都必須安裝閘閥，以便設備的調試及檢修；
　　（5）設備通風管應連接到室外或與建筑物的排水通風系統連接；
　　（6）安裝坑內應設有500mm×500mm×500mm的排水坑，用來安裝輔泵，以便設備維修時排水和緊急事故排水；
　　（7）設備安裝預留坑要求上部蓋板方便打開，以便日后維護檢修；設備檢修時，打開人孔蓋板通氣半個小時后，在進行作業；
　　（8）其他未盡事宜請參照相應的國家規范。
